一、半橋電路
(一)結構組成
半橋電路由兩個功率開關器件(如MOS管)以圖騰柱形式連接,中間點作為輸出端,用于提供方波信號。一個基礎的半橋電路通常包含兩個開關管、一個電感和一個電容。


(二)工作原理
兩個開關管交替導通。當V1導通時,V2關斷,電容C1上的能量釋放到負載R上,輸出電壓Uo為正,同時電容C2充電。當V1關斷后,V2導通,電容C2的能量釋放到負載R上,輸出電壓Uo為負,同時電容C1充電。通過交替導通開關管V1和V2,負載可以獲得交流電能。需要注意的是,半橋電路需要設置死區時間,防止兩個開關管同時導通導致短路。此外,在50Hz-60Hz的工作頻率下,電容的容量需求較大,這會增加電路的體積和成本。
(三)應用場景
半橋電路適用于低功率應用,如小型電機驅動、太陽能逆變器、變頻空調等。由于其成本低且控制相對容易,在中小功率場合(1KW以下)得到廣泛應用。
二、全橋電路
(一)結構組成

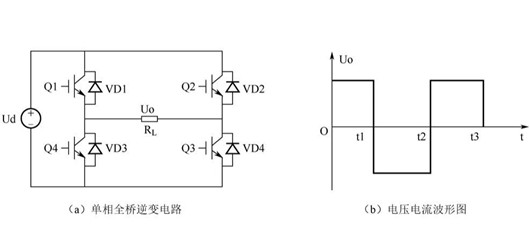

全橋電路,也稱為H橋電路,由四個功率開關管組成。其中Q1和Q4的通斷互補,Q2和Q3的通斷互補。
(二)工作原理
當Q1、Q3閉合,Q2、Q4斷開時,負載電壓Uo為正;當Q1、Q3斷開,Q2、Q4閉合時,負載電壓Uo為負。Q1、Q3和Q2、Q4交替導通,使負載獲得交流電能。當負載不是純電阻時,負載電壓和負載電流不同相位,此時開關管的寄生二極管起到電流續流的作用。相比半橋電路,全橋電路更適合大功率應用場合。
(三)應用場景
全橋電路適用于高功率應用,如直流電機驅動、電力變換器、UPS不間斷電源等。它能夠提供更精確的控制,適合需要調速和制動的場景。
三、半橋與全橋電路對比
半橋電路通過兩個開關管和兩個電容的交替工作來實現交流電的輸出,結構相對簡單,成本較低,適用于中小功率場合。全橋電路則通過四個開關管的互補導通來實現交流電的輸出,在相同的開關電流下,輸出功率是半橋電路的兩倍,更適合大功率應用。
四、半橋與全橋驅動類比說明
半橋驅動類似于用兩個水龍頭(分別控制冷水和熱水)來調節水溫。在電路中,半橋驅動通過交替打開這兩個“水龍頭”(電力開關)來控制電流的方向和大小,廣泛應用于電機控制和電源變換器。全橋驅動則是半橋驅動的擴展,如同有四個水龍頭(兩個控制熱水,兩個控制冷水),通過更精細地調節這四個水龍頭,可以更精確地控制水的溫度和流量。在電路中,全橋驅動通過更復雜的方式控制電流,使得電機可以前進也可以后退,非常適合需要雙向控制的應用,如電動汽車的電機。
