一、UPS電源電路圖詳解
(一)基礎電路架構

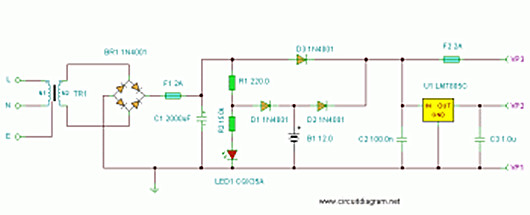

該UPS電源電路圖展示了在停電情況下,設備如何通過電池進行控制以維持電力供應。電路中的變壓器(TR1)初級繞組設計輸入電壓為220V或240V,以適配常見的市電電壓標準。次級繞組的輸出電壓則根據電路需求進行調整,例如,若在負載電流為2安培時能夠提供至少12V的電壓,則變壓器(TR2)的次級繞組可將電壓升高至15V,以滿足后續電路的穩壓和其他電力需求。
電路中還設置了保險絲,其核心作用是為整個電路提供短路保護,有效防止因電流過大而引發的電路損壞或安全事故。電流檢測部分采用LED1進行可視化指示,當電路中有電流流通時,LED1會發光,直觀地顯示電路的運行狀態。


在市電正常情況下,LED發光由市電供電;而當市電中斷時,UPS內置的電池將迅速接管,維持LED發光,確保電力供應的連續性。該電路設計具有高度的靈活性,用戶可以通過更換不同規格的電池和調整穩壓器參數,實現對穩壓和非穩壓電壓的輸出控制。例如,采用兩個串聯的12V電池,并結合7815穩壓器的正極輸入端,可以穩定地輸出15V電源,以適配需要該電壓等級的設備。


(二)6V備用電池電路

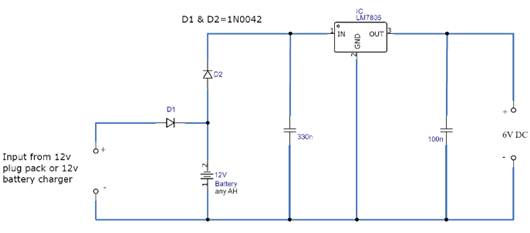

此電路采用LM7806穩壓器IC,可將輸出電壓穩定降低至6V,為需要較低電壓供電的設備提供穩定的電力支持。該電路選用了12V鉛酸電池作為備用電源,其優勢在于能夠在市電輸入缺失時立即切換至電池供電模式,確保電子設備在市電中斷瞬間也能保持正常運行,避免因突然斷電導致的數據丟失或設備重啟等問題。
電路的輸出電流可達1A,能夠滿足多種電子產品的基本用電需求。為了優化電池的使用壽命和充電管理,建議搭配使用自動12V電池充電器電路。與傳統的12V插頭組相比,自動充電器能有效防止電池過度充電,從而延長電池的使用壽命。在使用12V電池充電器時,需注意將二極管D1排空,以確保充電回路的正確連接和安全運行。同時,為了保證穩壓器IC的穩定工作和散熱性能,應為其配備合適尺寸的散熱器。
(三)基礎UPS電源電路


這是一個基本的不間斷電源(UPS)電路,其核心在于通過靈活配置不同的穩壓器和電池組合,實現對穩壓和非穩壓電壓的調整與輸出控制。例如,若需要構建一個15V穩壓電源,可將兩個12V電池串聯,形成24V電壓,并配合7815穩壓器使用,以獲得穩定的15V輸出電壓。這種設計賦予了電路極大的靈活性,使其能夠適應各種不同的應用場景和設備需求。
