一、基礎概念
電壓,即電勢差,單位為伏特(V),衡量單位電荷在靜電場中由于受電場力作用從一點移動到另一點所做的功,反映了電場力做功能力的強弱,是推動電流在電路中流動的“動力源”,電壓值越高,表明電場力做功能力越強,驅動電荷移動的潛力越大。
功率,單位為瓦特(W),用于描述能量轉換速率,體現單位時間里能量從一種形式轉換為另一種形式的速度。在電路里,功率直觀展現了電能向其他形式能量(熱能、光能、機械能等)轉換的快慢程度。
二、公式闡述

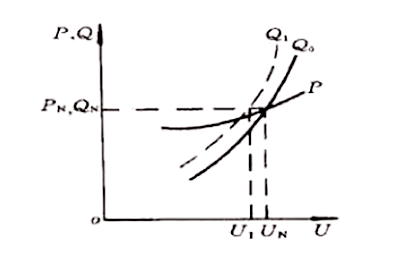

二者關聯緊密,遵循公式P=UI。由該式可推斷,在電壓恒定條件下,功率與電流呈正相關;同理,在電流不變時,功率與電壓呈正比關系。這揭示了電壓變化會直接影響功率大小,前提是另一個變量保持穩定。


聚焦純電阻電路場景,除P=UI外,還可依據P=I²R、P=U²/R進行功率計算。其中,P=UI適用于已知電壓、電流求功率;而P=I²R、P=U²/R專門針對純電阻電路,在并聯或串聯電路中,當部分變量未知時,能靈活運用這些公式求解功率。


三、電路參數關聯

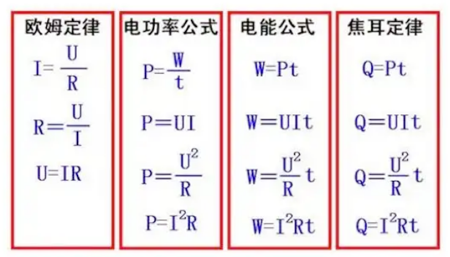

在通用電路中,電流、電壓、電阻、功率之間形成相互制約、緊密耦合的關系:
電阻R
本質受材料屬性左右,表達式為R=ρ×(L/S),其中ρ代表材料電阻率,L為導體長度,S為橫截面積。這揭示了導體尺寸與材料特性對電阻的基礎決定作用。
測量上也可經R=U/I求得,反映電壓、電流比值與電阻的實時對應關系。
另外,在已知功率與電壓條件下,通過R=U²/P能反推電阻值,為電路設計與故障排查提供便利。
電功W
基礎計算式為W=UIT,即電流、電壓、時間三者乘積,直接體現了電能向其他形式能量的總量轉換。
也等于電功率與時間乘積(W=PT),從功率角度累積能量轉換量。
在純電阻電路中,還能用W=I²RT或W=U²T/R表示,拓寬了電功計算在不同已知條件下的適用范圍。
電功率P
核心公式P=UI,奠定了電壓、電流對功率的直接影響。
純電阻電路里,P=I²R和P=U²/R同樣適用,為不同已知變量組合下的功率計算提供多元途徑。
從電功角度,經P=W/T反推功率,建立能量總量與時間的功率關聯。
電熱Q
焦耳定律體現為Q=I²Rt,清晰闡述電流、電阻、時間對熱量產生的綜合作用。
在純電阻電路中,Q=UIT=W,此時電能全部轉換為熱能,電功與電熱數值等同。
功率、電壓、電流三者關系在直流與交流場景略有差異,直流下功率=電流×電壓;交流下則引入功率因數,功率=電流×電壓×功率因素(COSΦ),凸顯交流電路相位差異對功率的實際影響。
四、電路連接特性
串聯電路
電流特性:電流沿電路處處相等,即I?=I?=I,串聯各元件電流一致。
電壓特性:總電壓等于各部分電壓之和,U=U?+U?,電壓分配與電阻成正比。
電阻特性:總電阻R=R?+R?,串聯電阻疊加求和。
功率特性:各功率之比等于電阻之比和端電壓之比,即P?:P?=R?:R?=U?:U?,總功率P=P?+P?。
并聯電路
電流特性:總電流等于各支路電流之和,I=I?+I?,電流分配與電阻呈反比。
電壓特性:各支路電壓相等,U?=U?=U,并聯保證各元件電壓一致。
電阻特性:總電阻R=(R?R?)/(R?+R?),并聯等效電阻遵循電阻倒數相加原則。
功率特性:各功率之比等于電阻反比和電流之比,即P?:P?=R?:R?=I?:I?,總功率P=P?+P?。
