一、單相交流調壓電路概述
單相交流調壓電路通過改變交流電壓的相位或波形來調節輸出電壓,主要分為相控調壓電路和斬控調壓電路。以下是對這兩種電路的詳細解析。

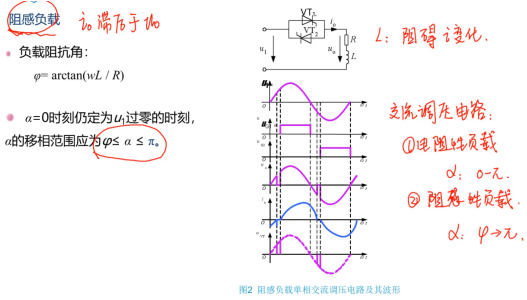

二、相控調壓電路
(一)工作原理
相控調壓電路利用可控硅(SCR)調節輸出電壓的相位。當輸入交流電經過整流后,可控硅根據觸發信號在不同相位點導通,使輸出波形發生變化。通過改變可控硅的導通角,可以調節輸出電壓的平均值。導通角越大,輸出電壓越高;導通角越小,輸出電壓越低。
(二)應用
相控調壓電路廣泛應用于燈光調節、電爐溫度控制、電機調速等領域。
(三)優點
電路簡單:相控調壓電路的結構相對簡單,易于實現。
調節范圍廣:能夠?qū)崿F(xiàn)較大的電壓調節范圍。
效率較高:在合適的負載條件下,具有較高的能源轉換效率。
(四)缺點
電磁干擾(EMI):可能會產生電磁干擾,影響周圍電子設備的正常運行。
波形畸變:輸出波形可能存在較大的畸變,對電能質量有一定影響。

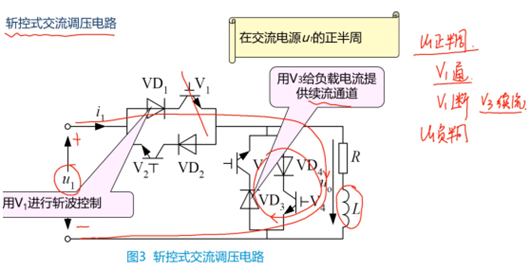

三、斬控調壓電路
(一)工作原理
斬控調壓電路通過改變交流電的部分周期來調節輸出電壓。主要有半波斬控和全波斬控兩種方式。
半波斬控:利用一個可控硅,只對交流波形的正半周或負半周進行控制。通過調整導通和關斷時刻,可以改變輸出電壓的有效值。
全波斬控:利用兩個可控硅分別控制正、負半周,實現對整個交流波形的調控。通過調整導通時間和導通周期,可以更精確地控制輸出電壓。
(二)應用
斬控調壓電路主要用于對負載調壓要求較高的場合,如調光、加熱器控制等。
(三)優點
波形質量高:輸出電壓波形更接近于正弦波,電能質量較高。
干擾較小:相較于相控調壓電路,斬控調壓電路產生的電磁干擾較小。
(四)缺點
電路復雜:需要更多的可控硅和控制電路,整體結構較為復雜。
高頻開關元件需求:需要高頻開關元件來實現快速的導通和關斷控制。
