    同步整流與異步整流,區別是什么
    同步整流采用低內阻的功率MOS管降低續流損耗,異步整流由高邊MOS管和續流二極管組成。同步整流在輕負載時穩定連續工作,但電路復雜;異步整流設計簡單,大電流時效率低,但輸入電壓高時效率高。兩者各有優缺點,需根據應用場景選擇。
    同步整流和異步整流,到底有什么不同?
    同步整流:采用低內阻的功率MOS管,取代異步整流中續流二極管以降低續流損耗。
    異步整流:由一個高邊MOS管,加一個續流二極管組成。
    同步整流 異步整流 區別
    那這兩者有什么區別呢?
    我們可以這么區分。
    同步整流 異步整流 區別

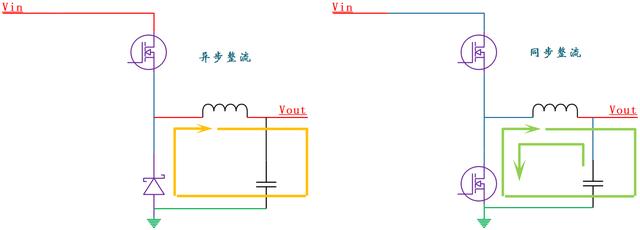

    上下管都是MOS管的 DCDC,就是同步的,只有一個上管的,下面需要增加一個肖特基二極管的 DCDC就是異步的。
    異步整流:當降壓比高時,續流二極管的導通時間長,如果Vout低,整體損耗比例會因為續流二極管的VF而變大。

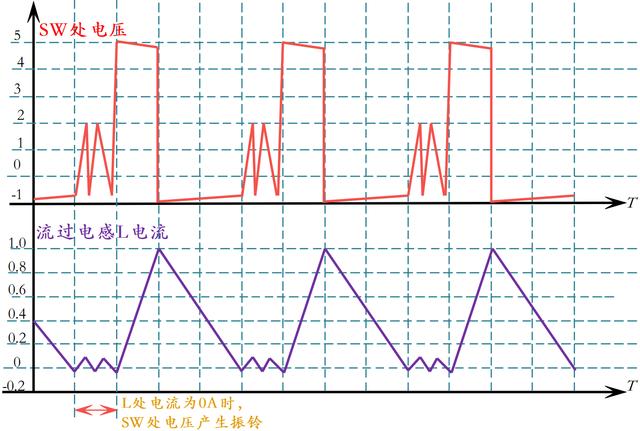

    比如說當輸入電壓為5V,輸出電壓為1V,振蕩頻率為1MHZ,電流通過二極管只朝一個方向流動,變成不連續工作,隨后產生振鈴。
    同步整流 異步整流 區別
    同步整流:輕負載時電感電流有時會變為0A,電流通過MOS逆流,維持并穩定連續工作。
    當開關電源的輸入電壓為5V以下,輸出電流較大時,采用肖特基二極管整流,功耗會很大,這種整流方式,會讓電源效率大幅度的下降。
    那兩者有什么優缺點呢?
    異步整流
    由于二極管的電壓降是恒定的,因此當流經的電流很大時,二極管上的功率損耗占比會變小,這也導致在大電流時,DC-DC的工作效率會比較低,但輸入電壓比較高時卻是可以的。
    這是因為輸出電壓高,二極管的正向導通壓降所占的比重小,對效率的影響比較低。
    異地整流屬于自然整流,相比同步整流,因為沒有下邊的MOS管,所以不需要對特殊的控制電路進行同步,因此在設計上會比較簡單。
    同步整流:MOS管的 Rdson 非常小,也就是說 MOS 管在導通后的壓降會很低。
    同步整流 異步整流 區別
    MOSFET 和二極管之間的 I-V 特性差異
    在相同條件下,它的導通壓降遠遠比肖特基二極管的正向導通壓降小很多,所以MOS管的損耗功率會比二極管小。
    但是同步整流中,上下MOS管需要用到額外的驅動電路,讓上下兩個MOS管能夠同步,而非同步的二極管是自然整流的,不需要額外添加驅動控制電路,所以對于非同步,同步的電路會更復雜一些。

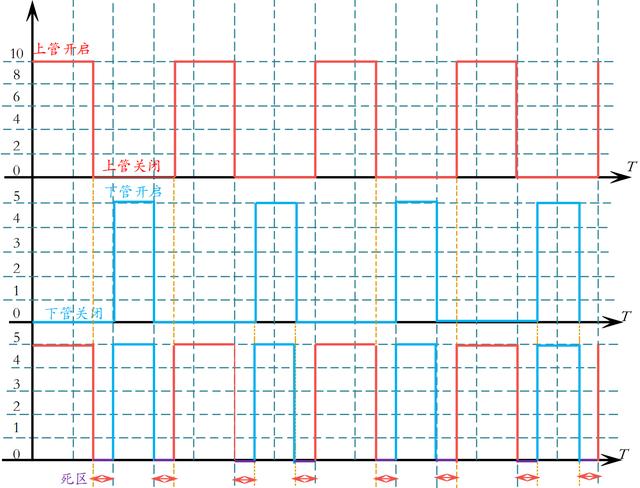

    這里要注意,由于MOS管有開關時間,上下MOS管要留有死區時間,如果上管的關斷時間與下管的開通時間有重疊,會造成上下管同時導通產生貫通電流現象,MOS管則會因為電流過大而損壞。
