    BUCK電路中的同步整流和非同步整流介紹
    現在的buck電路大多數用的集成芯片,你可以發現基本看不到開關管、二極管的身影,只能看到電感。一方面這樣集成了占用PCB面積更小,一方面芯片內部集成了MOS來代替二極管完成同步整流。
    BUCK電路 同步整流 非同步整流

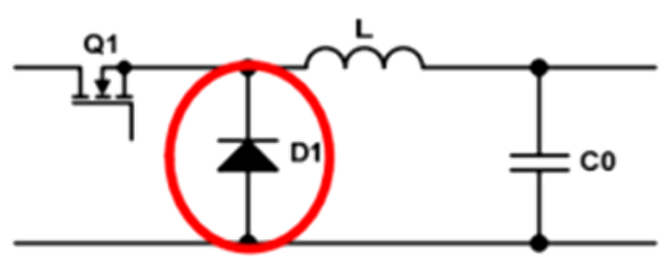

    非同步整流
    BUCK電路為例,若電路中只有一個MOS管(功率管),而在續流回路中采用的是整流二極管(二極管具有單向導電性,不需要外加電路控制其通斷),則該電路就是非同步的,因為它只有一個mos管(或者說開關管)需要用電路控制,續流二極管不需要控制電路,也就不用去強調同步控制二極管,即可以理解為非同步。
    非同步整流,在開關管關閉后,二極管不會立即導通,所以不會出現開關管導通,二極管也同時導通的過程,穩定性高。
    但二極管需要一定導通壓降才能導通,如果輸出電流比較大,那么就會有比較大的額外消耗,另一方面,如果輸出電壓是比較低的時候,比如說是1.2V,那么二極管導通壓降就占了很大的比例了。
    所以在大電流,小電壓輸出時候效率偏低。
    BUCK電路 同步整流 非同步整流

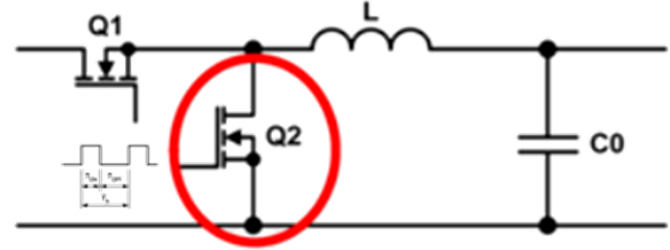

    同步整流
    BUCK電路為例,若在電路中續流回路中使用的也是MOS管(Q2),即上下管都是MOS管,因為MOS管本身是需要外控制的元器件,整流過程中必須根據電源的開關時序同步控制Q1與Q2,所以該電路為同步。
    BUCK電路 同步整流 非同步整流
    同步是采用通態電阻Rsdon極低的功率MOS管,來取代整流二極管以降低整流損耗的一項新技術;它能大大提高DC/DC 變換器的效率。
    功率MOS管屬于電壓控制型器件,且它在導通時的伏安特性呈線性關系。用功率MOS管做整流器時,要求柵極電壓必須與被整流電壓的相位保持同步才能完成整流功能,故稱之為同步整流。但如果系統的控制回路出現問題,邏輯出現混亂,上下管同時導通,那么系統就會失效,所以穩定性沒有非同步可靠。
