    開關電源的輸出二極管選取要考慮什么因素
    開關電源的輸出二極管
    開關電源的輸出二極管選取一般要考慮以下因素:
    根據電源的開關速度來選取不同反向恢復時間的二極管
    確認二極管承受的反向電壓來選取其耐壓值
    根據輸出電流的情況來選取二極管的電流范圍
    根據二極管上損耗的功率來選擇其封裝
    二級管的類型有普通二極管、快恢復二極管、超快恢復二極管、肖特基二極管。在開關電源中,普通二極管用于整流,比如用于將AC市電整流成DC直流的整流橋電路中。快恢復二極管可用于RCD回路。而超快恢復二極管、肖特基二極管一般用在次級輸出的回路中。
    那為什么次級輸出的二極管要用超快恢復二極管、肖特基二極管呢?這是因為這個回路要求二極管的反向恢復時間要短,如果長了,整個回路就會工作異常。一般快恢復二極管反向時間一般在150ns-500ns 之間,超快恢復二極管反向恢復時間一般在100nS 以下,肖特基二極管一般在10nS~40nS。(
    如何理解二極管的反向恢復過程?
    )另外快恢復二極管、超快恢復二極管、肖特基二極管的導通壓降也比較小,那么損耗功率也會比較小。
    反激輸出二極管選擇類型:
    耐壓選擇:
    一般都會選擇超快恢復的二極管或肖特基二極管,是選擇肖特基還是超快恢復二極管?這得看輸出二極管的反向耐壓了,肖特基的耐壓大多在200V 以下,如果輸出二極管的反向耐壓小于200V 是可以選擇肖特基,如果大于200V 就選擇超快恢復的二極管。
    在耐壓低的場景下,總體來說肖特基更好,但是肖特基價格也會更貴。
    電流選擇:

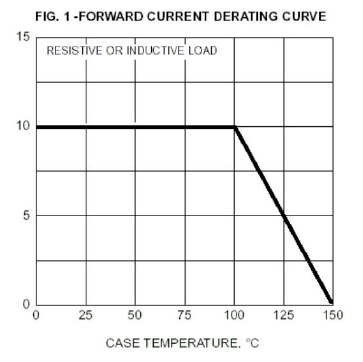

    一般輸出二極管電流都是會按照輸出電流的1.2倍以上進行選取,在溫度比較高的的時候,二極管的電流是會降額的。所以需要確認在高溫情況下,二極管是不是正常工作。為了保留余量,高溫環境下產品可以直接按照輸出電流的3-5 倍選取。
    開關電源的輸出二極管

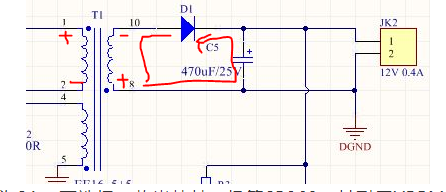

    實例計算(耐壓):
    輸入電壓:AC88V~264V,
    變壓器主繞組N1與輸出繞組匝比N2:60/6額定輸出電壓:6V
    額定輸出電流:2A
    二極管耐壓=Vdcmax * N2/N1+Vo =264x1.414x6/60 + 6=43.3V
    按照1.2倍留余量,應要耐壓43.3x1.2=51.96V
    開關電源的輸出二極管
    輸出電流為2A,可選擇一款肖特基二極管SS36,其耐壓VRPM : 60 (V),If:3A。
