    怎么用TVS二極管提高電路的抗突波能力

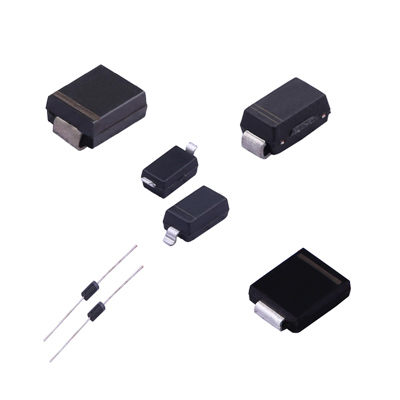

    TVS二極管
    在電子設備的設計過程中,突波電壓(Transient Voltage Surge)是一種常見的威脅,可能由雷擊、電源切換、靜電放電(ESD)等因素引起。它可能導致電子元件損壞,甚至引發設備故障。為了提高電路的抗突波能力,工程師們通常采用TVS(二極管瞬態電壓抑制器,Transient Voltage Suppressor)二極管作為關鍵保護元件。TVS二極管能夠在極短時間內響應突波電壓,并有效抑制其對電路的影響。
    一、突波電壓對電路的影響
    突波電壓是一種短暫但能量極大的高電壓脈沖,通常出現在電子設備開關、電機啟動、雷擊或靜電釋放時。這些瞬態電壓可能導致以下問題:
    電子元件損壞:突波電壓可能遠超電子元器件的耐受電壓,導致半導體器件過載燒毀。
    電路誤觸發:突波可能會影響數字信號傳輸,使邏輯電路誤動作,導致系統崩潰或異常運行。
    電源不穩定:長期突波沖擊可能導致電源模塊性能下降,使整個系統可靠性降低。
    因此,提高電路的抗突波能力對于保障電子設備的穩定運行至關重要。
    二、TVS二極管的工作原理
    TVS二極管是一種專門用于瞬態電壓抑制的半導體器件,其核心特性是超高速響應和低阻抗導通。當電路中的電壓處于正常范圍時,TVS二極管呈現高阻態,不影響電路正常運行。但當瞬態電壓突波超過TVS二極管的擊穿電壓時,TVS二極管會迅速導通,將過量電流分流至地面,從而保護電路中的敏感元件。
    TVS二極管的典型工作流程如下:
    正常工作狀態:TVS二極管處于高阻狀態,對電路幾乎無影響。
    突波發生時:當電壓升高到TVS二極管的擊穿電壓(Breakdown Voltage)以上,它迅速進入低阻導通狀態,將突波電流分流至地。
    突波消失后:TVS二極管恢復到高阻狀態,電路正常運行,不會產生額外功耗。
    三、如何利用TVS二極管提高電路的抗突波能力?
    1. 選擇合適的TVS二極管
    要發揮TVS二極管的最佳保護作用,需要根據電路的特性選擇適合的器件,主要考慮以下參數:
    擊穿電壓(Vbr):應略高于正常工作電壓,但低于可能損壞電子元件的閾值。
    鉗位電壓(Vc):指TVS二極管導通時能將電壓限制的最大值,通常應小于電路元件的耐壓極限。
    功率承受能力(Pppm):指TVS二極管可以吸收的最大瞬態功率,應根據可能的突波能量選擇足夠大的功率等級。
    響應時間:TVS二極管的典型響應時間為皮秒級(ps),確保瞬態電壓出現時能立即生效。
    2. 合理布置TVS二極管
    TVS二極管的布置方式會直接影響電路的抗突波能力。以下是幾種常見的布置方式:
    電源端保護:在DC/DC轉換器、開關電源輸入端并聯TVS二極管,可以防止外部電網突波損害設備。
    信號線保護:對于通信接口(如USB、HDMI、RS-485等),TVS二極管可以保護數據線免受靜電放電(ESD)和電磁干擾(EMI)的沖擊。
    PCB布局優化:TVS二極管應盡可能靠近需要保護的元件,并使用短而粗的PCB走線以降低寄生電感,提高保護效果。
    3. 結合其他防護元件
    雖然TVS二極管是非常有效的防突波器件,但在某些應用場景下,可以結合其他器件以增強保護效果,例如:
    壓敏電阻(MOV):在高能量浪涌(如雷擊)情況下,壓敏電阻可以吸收更大的突波能量,與TVS二極管配合使用能提高保護能力。
    電感濾波器:在電源端加入電感濾波器可以減少高頻突波的傳導,提高電源穩定性。
    保險絲(Fuse):與TVS二極管搭配使用,能在大電流突波時提供額外的保護,防止二極管過載。
    四、TVS二極管的應用案例
    為了更直觀地理解TVS二極管在抗突波中的應用,我們來看幾個常見的應用案例:
    工業自動化設備:PLC控制系統通常處于高電磁干擾環境,使用TVS二極管可以有效防止感應浪涌損害控制電路,提高系統穩定性。
    汽車電子:在汽車電控單元(ECU)、CAN總線、電源管理模塊等關鍵電路中,TVS二極管可有效防止點火、電機啟動等帶來的突波沖擊。
    智能家電:智能電視、智能路由器等設備的電源輸入端、USB接口通常采用TVS二極管保護,防止用戶接插設備時產生靜電損害內部電路。
    結論
    TVS二極管作為一種高效的瞬態電壓抑制器,在電路抗突波保護方面發揮著重要作用。通過合理選擇參數、優化布局并結合其他防護元件,工程師可以有效提高電子設備的穩定性和可靠性。在面對電氣環境復雜、多變的應用場景時,TVS二極管已成為電子電路保護設計中的關鍵組件,是確保設備長時間穩定運行的重要保障。
