    SiC肖特基勢壘二極管與Si肖特基勢壘二極管的比較介紹
    繼SiC功率元器件的概述之后,將針對具體的元器件進行介紹。首先從SiC肖特基勢壘二極管開始。
    SiC肖特基勢壘二極管和Si肖特基勢壘二極管
    下面從SiC肖特基勢壘二極管(以下簡稱“SBD”)的結構開始介紹。如下圖所示,為了形成肖特基勢壘,將半導體SiC與金屬相接合(肖特基結)。結構與Si肖特基勢壘二極管基本相同,其重要特征也是具備高速特性。
    而SiC-SBD的特征是其不僅擁有優異的高速性還同時實現了高耐壓。要想提高Si-SBD的耐壓,只要增厚圖中的n-型層、降低載流子濃度即可,但這會帶來阻值上升、VF變高等損耗較大無法實際應用的問題。因此,Si-SBD的耐壓200V已經是極限。而SiC擁有超過硅10倍的絕緣擊穿場強,所以不僅能保持實際應用特性且可耐高壓。
    650V和1200V的SiC-SBD已經實現量產,1700V產品正在開發中。
    SiC肖特基勢壘二極管 Si肖特基勢壘二極管
    SiC-SBD和Si-PN結二極管

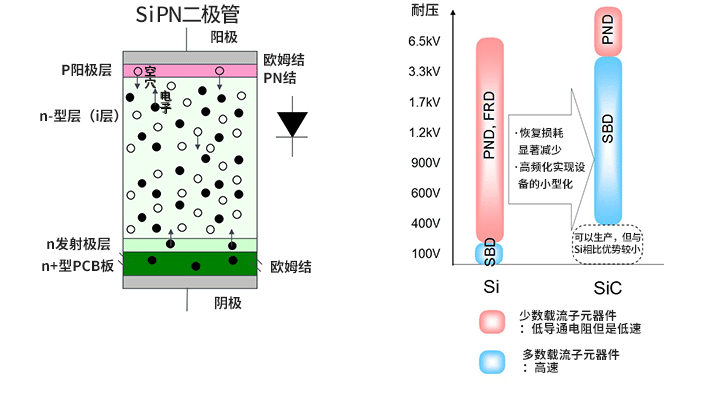

    通過Si二極管來應對SBD以上的耐壓的是PN結二極管(稱為“PND”)。下圖為Si-PN二極管的結構。SBD是僅電子移動,電流流動,而PN結二極管是通過電子和空穴(孔)使電流流動。通過在n-層積蓄少數載流子的空穴使阻值下降,從而同時實現高耐壓和低阻值,但關斷的速度會變慢。
    盡管FRD(快速恢復二極管)利用PN結二極管提高了速度,但盡管如此,trr(反向恢復時間)特性等劣于SBD。因此,trr損耗是高耐壓Si PN結二極管的重大研究項目。此時,開關電源無法對應高速的開關頻率也是課題之一。
    SiC肖特基勢壘二極管 Si肖特基勢壘二極管
    右上圖表示Si的SBD、PND、FRD和SiC-SBD耐壓的覆蓋范圍。可以看出SiC-SBD基本覆蓋了PND/FRD的耐壓范圍。SiC-SBD可同時實現高速性和高耐壓,與PND/FRD相比Err(恢復損耗)顯著降低,開關頻率也可提高,因此可使用小型變壓器和電容器,有助于設備小型化。
    以下是1200V耐壓SiC-SBD技術規格的一部分。后續將針對主要特性進行介紹。
