    led數碼管的段碼是怎么確定的,led數碼管的段碼如何求
    根據所選用的LED數碼管的極性(共陽極還是共陰極)以及數碼中每一個筆段的引腳與CPU(或其它控制芯片) IO口的引腳的連接來定(稱自定的段碼表)。一般資料上提供的段碼表是標準接法的段碼,即數碼管的a、b、c、d、e、f、g、dp的引腳要依次接在CPU的Px.0~Px.7上,這種接法有時會使在PCB布線的時候不大方便,不如自定的段碼表靈活。
    如何識別LED數碼管是幾段?
    利用數字萬用表的hFE插口能夠方便地檢查LED數碼管的情況。選擇NPN檔時,C孔帶正電,E孔《帶負電。
    例如檢測FJ5202AH型共陰極LED數碼管時,從E孔插入一根單股細導線,導線引出端接其中一腳(可任選一個作為-);再從c孔引出一根導線依次接觸各筆段。
    若碰觸到某腳時有一段發光,則說明C孔所接的是此段數碼的驅動腳,E孔所接的是公共腳。找到公共腳后,其他各段就容易判斷了。此方法對所有數碼管通用。由于各廠的數碼管管腳排列順序各不相同,所以沒有圖的情況下只能用此法檢測管腳。
    led數碼管的段碼怎么求
    我們在使用數碼管的時候,不可避免地要用到數碼管的段碼,沒有段碼那么我們就不能正確的顯示數字。
    所以我們要計算數碼管的段碼,數碼管分為共陰數碼管和共陽數碼管,它們的段碼都是不一樣的。
    不過計算方法都是差不多的,而且共陰數碼管和共陽數碼管的段碼可以相互轉換。
    將其中的一個段碼按位求反就可以得到另一個段碼了。
    led數碼管 段碼

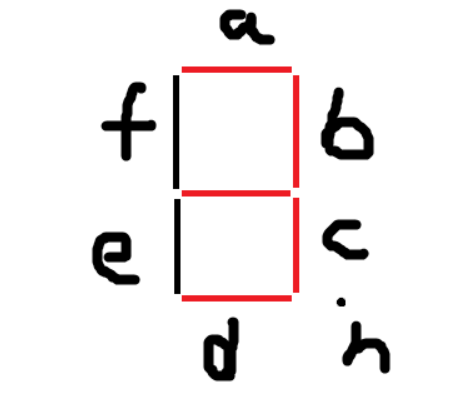

    比如我們要顯示數字3,如下圖的紅色部分
    共陽數碼管,紅色部分就為0,黑色部分為1
    共陰數碼管則正好相反,紅色部分為1,黑色部分為0
    led數碼管 段碼

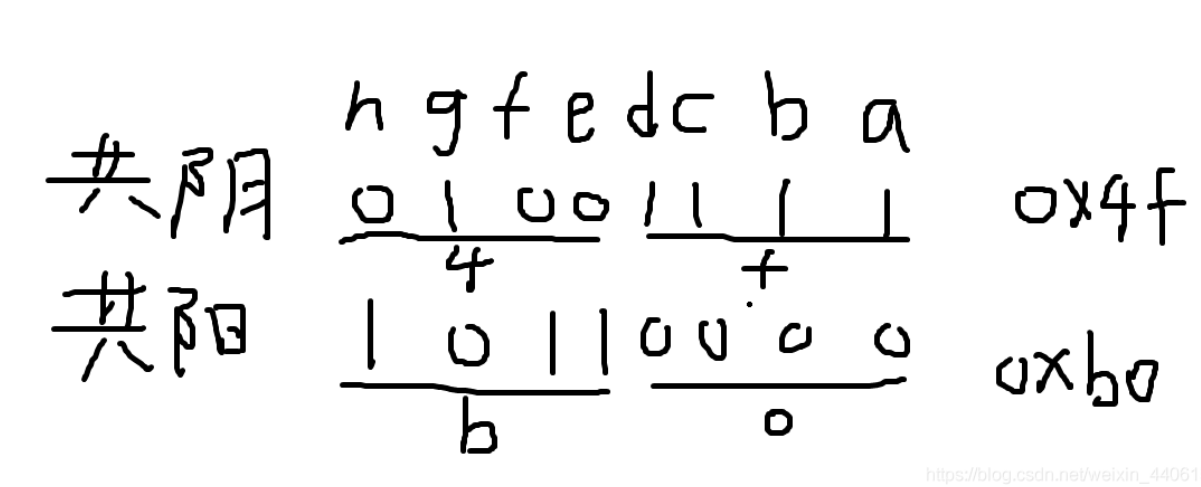

    依據上面的規則,我們先把a b c d e f g h寫在草稿紙上,不過我們得倒著寫
    也就是 h g f e d c b a,一般高位在h,低位在a,比如單片機的P2口
    P2.7對應的是h,P2.0對應的是a
    然后在跟據我們上面畫的圖,在相應位置寫1或0就行了
