    提高開關電源效率的幾個方法介紹
    提升開關電源效率的有效策略
    在電子技術飛速發展的當下,開關電源作為各類電子設備的核心部件之一,其性能優劣直接關系到設備整體的能耗表現與運行穩定性。提高開關電源效率,對于節能減排、提升設備競爭力具有重要意義。以下是多種切實可行的方法,助您優化開關電源效率。

    一、高效開關電源產品選型
    市場上的開關電源種類繁多、規格各異。在選型階段,深入研究不同品牌、型號產品的效率參數,優先選擇經過市場驗證的高效率產品。這類產品往往在電路設計、元器件選材等方面更為出色,能在根本上降低能量損耗,為后續的優化工作奠定良好基礎。
    二、功率因數校正(PFC)技術應用
    功率因數反映了電源輸入與輸出之間的相位差及畸變情況,直接影響能量的有效利用率。采用成熟的 PFC 技術,能有效校正功率因數,使電源輸入端的電流波形與電壓波形同頻同相,最大限度地減少無功功率損耗,進而提升整個開關電源的能量轉換效率,降低電網負擔。
    三、高頻變壓器的選用
    高頻變壓器是開關電源中的關鍵部件。相較于傳統變壓器,高頻變壓器能夠在更高的工作頻率下運行,有效減小磁芯的體積與重量,同時降低開關轉換過程中磁感應耦合帶來的能量損耗。選擇高品質、適宜規格的高頻變壓器,并優化其繞組設計與磁路結構,對于提升開關電源效率至關重要。
    四、開關頻率的精準控制
    開關頻率的高低直接影響開關電源的能量損耗。過高的開關頻率會導致開關器件頻繁啟停,增加開關損耗;過低則可能使變壓器體積過大,效率降低。通過精確的電路設計與控制算法,將開關頻率穩定在最佳范圍內,可顯著減少開關過程中產生的能量損耗,實現效率的優化提升。
    五、科學的散熱系統設計
    開關電源在運行過程中會產生大量熱量,若散熱不及時,會導致元器件溫度升高,進而增加能量損耗,甚至影響電源的可靠性與壽命。因此,需要依據開關電源的功率密度、工作環境等因素,設計合理的散熱系統,如采用高效散熱片、風扇散熱或熱管散熱等方式,并結合優化的風道布局,確保電源在適宜的溫度范圍內穩定運行,降低因過熱帶來的能量損失。
    六、節能模式的靈活運用
    在許多實際應用場景中,開關電源并非始終處于滿載運行狀態,存在較多的輕載或待機時段。此時,啟用節能模式可使電源自動降低工作頻率或部分關閉非關鍵電路,從而大幅降低功耗。通過智能檢測負載變化并及時切換工作模式,能在保證正常供電的前提下,有效提高電源在低負載工況下的效率。
    七、輸出電壓調整方法的優化
    輸出電壓的調整精度與方法直接影響開關電源的額外損耗。精準的輸出電壓控制算法與合理的反饋電路設計,能夠確保電源輸出電壓穩定在目標范圍內,減少因電壓波動而產生的能量損耗。例如,采用數字控制技術實現動態電壓調整,可根據負載需求實時優化輸出電壓,提高能量傳輸效率。
    八、變壓器設計的精細化優化
    變壓器的設計細節對開關電源效率有著顯著影響。一方面,提升變壓器的感量可在一定程度上抑制電流變化率,降低能量損耗;另一方面,選用合適尺寸的磁芯,能在保證磁通密度合理的前提下,減小磁芯損耗。同時,對變壓器繞組的匝數、線徑、層間絕緣等參數進行精細優化,可有效減少渦流損耗與漏感,從而提升整體效率。
    九、優質開關器件的選配
    開關器件作為開關電源的核心執行部件,其性能直接決定了電源的效率表現。選擇具有低導通電阻(RON)、低結電容以及高耐壓特性的開關器件,如 COOLMOS 器件,能夠在開關過程中減少能量損耗。此外,對于輸出整流二極管,選用低正向壓降(VF)的肖特基二極管或碳化硅二極管等新型器件,可降低整流過程中的導通損耗,進一步提升電源效率。
    十、EMI 電路設計的優化
    電磁干擾(EMI)電路的設計不僅關乎電源的電磁兼容性,也與效率密切相關。合理的 EMI 濾波電路設計,能夠有效抑制開關電源內部產生的高頻噪聲與電磁干擾,減少因干擾引起的能量損耗。同時,優化 EMI 電路的布局布線,可降低線路阻抗,提高信號傳輸效率,從而間接提升開關電源的整體效率。
    十一、高效拓撲結構的合理選擇
    不同的拓撲結構適用于不同的應用場景與性能要求,其效率表現也各有差異。常見的拓撲結構有反激式、正激式、半橋式、全橋式等。在設計開關電源時,應根據實際的功率等級、輸入輸出電壓要求、負載特性等因素,綜合權衡各種拓撲結構的優缺點,選擇最適合的高效拓撲結構,以實現最佳的效率表現。
    提高開關電源效率
    以反激式拓撲結構為例,適當增大一次繞組的電感量,有助于降低開關過程中的電流變化率,減少能量損耗,提升電源效率。而在正激式拓撲中,優化變壓器的設計參數,同樣能取得類似的效果。
    此外,減小高頻變壓器的損耗也是提升開關電源效率的關鍵環節。通過優化材料選擇、改進繞組結構等方式,降低變壓器的直流損耗與交流損耗(包括肌膚效應引起的損耗與磁芯損耗),以及減小漏感,可顯著提高變壓器的傳輸效率,進而提升整個開關電源的性能。
    在開關電源的設計與優化過程中,還應關注以下細節:
    選擇合適的最大占空比,對于不同的拓撲結構,合理配置占空比可使電源工作在最佳狀態,減少能量損耗。以反激式為例,同時要選擇合適的反射電壓 Vor,以匹配開關器件的耐壓能力與驅動特性。

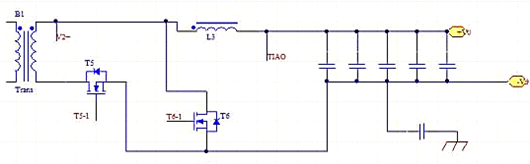

    減小輸出整流管的功耗,采用同步整流技術替代傳統的二極管整流,利用 MOSFET 的低導通電阻特性,可大幅降低整流損耗。同時,選用更高級別的整流管,如肖特基二極管、碳化硅二極管等,進一步提高整流效率。
    提高開關電源效率
    降低 MOSFET 管的損耗,選擇具有更低 RON、更小結電容的 MOSFET 器件,可減少開關過程中的導通損耗與開關損耗。同時,優化驅動電路設計,確保 MOSFET 能夠快速、穩定地開通與關斷,也能有效提高電源效率。

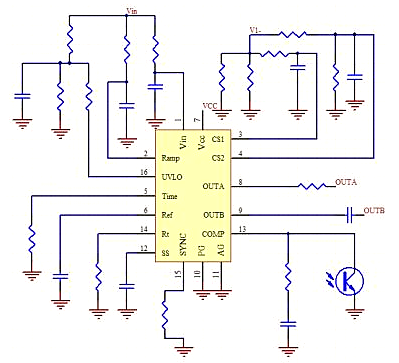

    降低空載損耗,對于一些對空載功耗有嚴格要求的應用場景,如待機電源、智能家電等,選用微功耗的控制芯片,并采用先進的控制算法,可在空載或待機狀態下大幅降低電源的能耗,提高電源的整體能效比。
    總之,提升開關電源效率需要從多個方面綜合考慮,通過合理的產品選型、先進的技術應用、精細的電路設計與優化,以及對關鍵元器件的精心選配,可有效降低能量損耗,提高電源的性能與可靠性,滿足現代電子設備對高效能源轉換的迫切需求。
