在當代電子工程領域，開關電源的電磁兼容（EMC）干擾問題已成為工程師們面臨的重要挑戰之一。隨著高頻開關技術的廣泛應用，電磁干擾（EMI）問題愈發突出，不僅可能削弱設備自身的性能，還可能對周邊電子設備的正常運行造成干擾。深入探究EMC干擾的成因，并掌握相應的優化策略，對于提升系統穩定性和可靠性具有重要意義。
一、開關電源工作原理與干擾根源
開關電源的核心在于利用高頻開關管（如MOSFET、IGBT等）在高頻率下快速開關，實現電能到穩定直流電壓的轉換。這一過程涵蓋開關調制、電能傳輸和濾波整流。盡管其效率和體積優勢明顯，但高頻開關特性也帶來了電磁干擾源。
EMC干擾主要分為兩類：傳導干擾和輻射干擾。傳導干擾通過電源線、信號線或接地線傳播，而輻射干擾則由高頻電流變化引發的電磁場通過空間擴散，對周圍環境造成影響。
二、EMC干擾的關鍵機制
1. 高頻開關過程產生的諧波干擾
開關電源的開關元件在極短時間完成“通-斷”轉換，致使電流和電壓波形富含高頻諧波。這些諧波不僅在傳導路徑中傳播，還會通過輻射擴散，構成EMC干擾。此外，開關元件的非理想特性導致導通和截止過程存在上升和下降時間，產生尖峰，進一步增加諧波。
2. 寄生參數引起的高頻振蕩
電子元件和電路布線中的寄生電感、寄生電容及寄生電阻，在高頻工作時可能引發振蕩。例如，PCB走線的寄生電感與開關管的輸出電容可能形成LC諧振，產生不期望的高頻諧波。
3. 開關節點的高dv/dt和高di/dt
開關管的快速導通和關斷引起電壓（dv/dt）和電流（di/dt）的大幅變化。這些高頻變化不僅激發電磁場，還可能通過布線和電路耦合到其他部分，干擾敏感信號。高dv/dt易在附近導體感應高頻噪聲電流，高di/dt使寄生電感影響加劇，電磁干擾隨之增加。
4. 二極管反向恢復效應
整流電路中的二極管，其反向恢復時間在高頻開關電源中成為EMI的重要來源。二極管從正向?qū)ㄞD(zhuǎn)為反向截止時，載流子復合過程產生瞬態電流，可能引發高頻振蕩，導致電磁干擾。
5. PCB布局和接地不合理
PCB設計對EMC性能影響顯著。不合理的布線和接地方式可能加劇電磁干擾，如開關節點靠近敏感信號線易形成電磁耦合，電源層與地層設計不當導致回流路徑長、寄生電感大，多點接地或地回路設計不良引發地電位差，影響系統穩定性。
三、EMC干擾的抑制策略
1. 采用軟開關技術
傳統硬開關方式產生較大的dv/dt和di/dt，而軟開關技術（如零電壓開關ZVS、零電流開關ZCS）可在零電壓或零電流條件下完成開關切換，減少電磁干擾。
2. 選擇低噪聲元件
設計時優先選擇低噪聲的開關管、低反向恢復電流的二極管，以及低ESR和低ESL的電容，從源頭降低噪聲。
3. 優化PCB布局
合理規劃PCB布局，將高頻開關節點遠離敏感信號線，采用大面積地平面確保低阻抗回流路徑，控制電源層和地層距離以減少寄生參數影響。
4. 使用濾波器
在輸入端和輸出端加裝LC濾波器、共模扼流圈等，有效降低高頻噪聲傳導，減少外部電磁干擾。
5. 屏蔽與接地優化
關鍵開關節點采用金屬屏蔽罩覆蓋，減少電磁輻射；合理選擇接地方式，如星形接地或單點接地，降低地噪聲。
6. 進行EMC仿真與測試
設計階段利用電磁兼容仿真軟件（如ANSYS HFSS、CST等）分析EMI路徑，樣機測試中使用頻譜分析儀、示波器等工具進行EMC測試，及時發現并優化潛在干擾問題。
結論
開關電源的EMC干擾源于高頻開關操作、寄生參數、二極管反向恢復及PCB布局等多因素。工程師需從電路設計、元件選擇、PCB布局、濾波和屏蔽等多方面優化，結合先進仿真和測試手段，提前發現并解決干擾問題，以提升系統穩定性與可靠性。

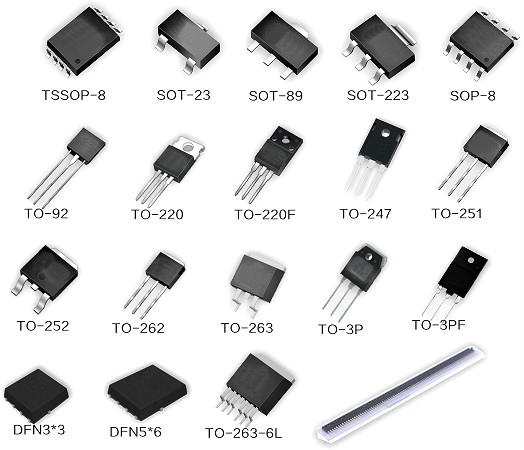

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
