    ADI理想二極管解決方案介紹
    什么是理想二極管?
    理想二極管是一種控制電路,它使用 N 溝道 MOSFET 柵極電壓控制,使 N 溝道 MOSFET 能夠像超低正向電壓二極管一樣工作,下圖 (圖1) 為 ADI LTC4359 的電路圖:
    ADI理想二極管
    圖1 ADI LTC4359 電路圖
    理想二極管控制器控制 MOSFET 的柵極電壓,從而控制漏極、源極導通,如下圖 (圖2) 所示。本文將為大家介紹理想二極管控制器的主要電路模塊、優點,以及 ADI 低靜態電流理想二極管控制器 LTC4372/4373,它可提高汽車安全性并解決 ECU 散熱和空間問題。
    ADI理想二極管
    圖2 理想二極管控制器控制 MOSFET 的柵極電壓
    理想二極管控制器的主要電路模塊
    理想二極管控制器的主要電路模塊包括:
    1. 電荷泵 (Charge Pump):用于為 N 溝道 MOSFET 產生柵極電壓的升壓電源。為了驅動 N 溝道 MOSFET 高壓側,N 溝道 MOSFET 的柵極電壓必須比輸入電壓高約 5V,因此升壓電荷泵產生的電壓必須比輸入端電壓高 11.5V。
    2. 遲滯柵極驅動器 (Hysteric Gate Driver):N 溝道 MOSFET 柵極驅動器。對 N 溝道 MOSFET 的柵極電壓進行控制,使 IN 和 OUT 引腳之間的電位差 (N 溝道 MOSFET 的漏極和源極之間的電位差) 小于 10mV。

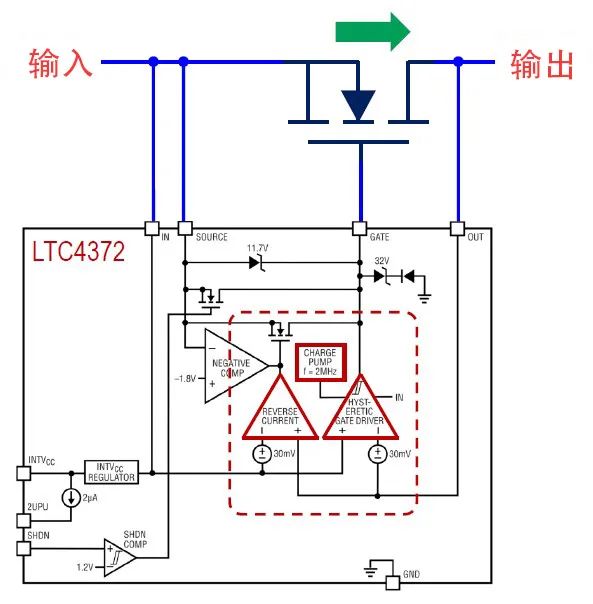

    3. 反向電流比較器 (Reverse Current Comparator):如下圖 (圖3) 所示,當 IN 引腳電壓比 OUT 引腳電壓低 30mV 或更低時,內置 N 溝道 MOSFET 會將柵極電壓降低至源極電壓,以停止 N 溝道 MOSFET 的反向電流。
    ADI理想二極管

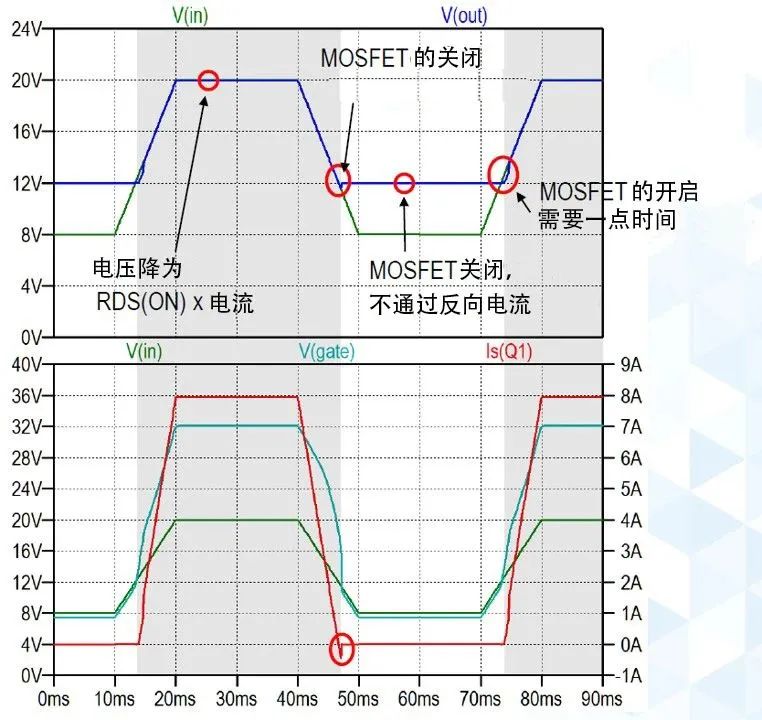

    圖3 反向電流比較器工作流程
    理想二極管的優點

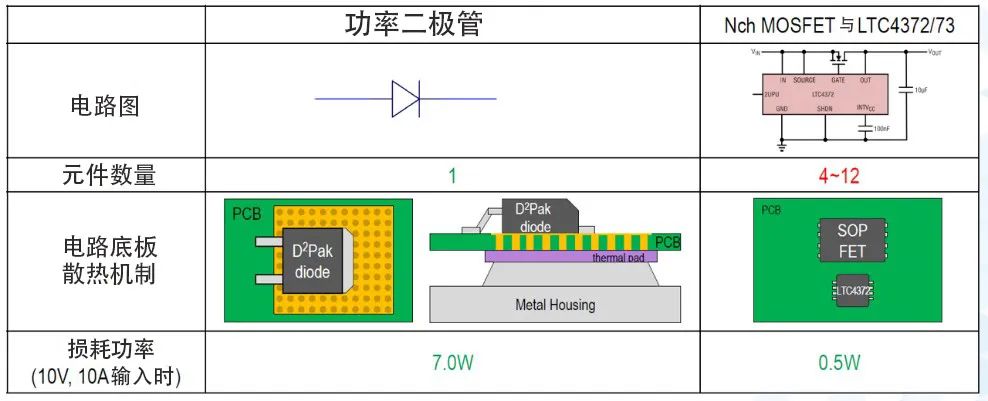

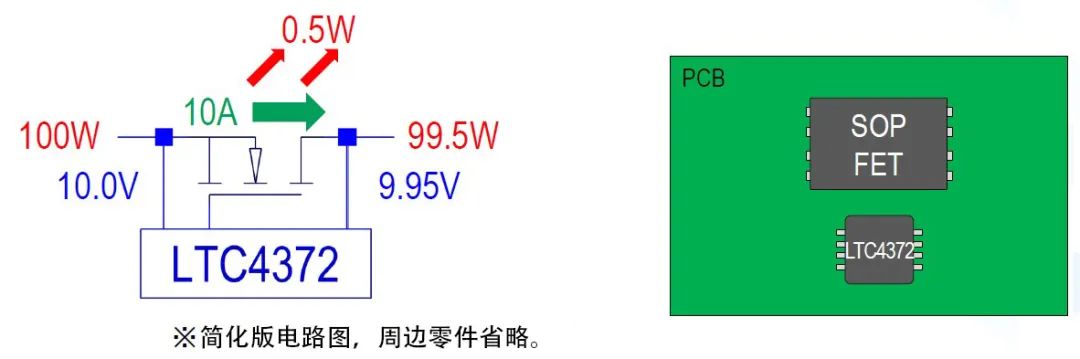

    理想二極管具有簡化散熱機制,改善功率損耗的優點,下圖 (圖4)、(圖5) 分別展示了 ADI LTC4372 電路圖和功率二極管與理想二極管對比。理想二極管可將功率二極管正向電壓降產生的 7.0W 損耗降低到 0.5W,簡化了散熱機制,從而使功率損耗改善到整體的 0.5%。
    ADI理想二極管
    圖4 ADI LTC4372 電路圖
    ADI理想二極管
    圖5 功率二極管與理想二極管對比
    ADI 理想二極管產品陣容

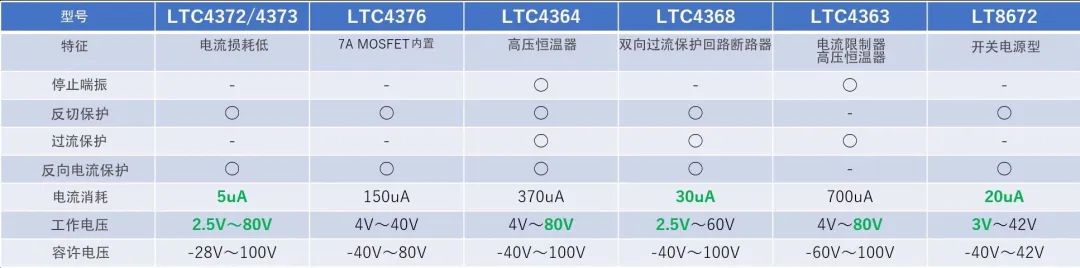

    ADI 提供廣泛的產品,以滿足各種需求。下圖為 ADI 的產品陣容及相關性能對比:
    ADI理想二極管
    圖6 ADI 理想二極管產品陣容
    ADI 低靜態電流理想二極管控制器 LTC4372/4373
    LTC4372/LTC4373 是一款正高壓理想二極管控制器,具有 5uA 的低靜態電流 (工作電流) 和 0.5uA (關斷電流)、2.5V~80V 工作電壓和 8 引腳 MOP 和 DFN (3mm×3mm) 的小型封裝。LTC4372/LTC4373 的主要特點如下:
    反向電源保護至 –28V
    寬工作電壓范圍:2.5V~80V
    1.5μs 內進行快速反向電流關斷
    高端外部 N 通道 MOSFET 驅動器
    通過更換功率肖特基二極管來降低功耗
    低靜態電流:5uA 工作電流,0.5uA 關斷電流
    采用 8 引腳 MSOP 和 3mm×3mm DFN 封裝
    驅動背對背 MOSFET,以進行浪涌控制和負載切換
    此外, LTC4372 內置 2uA 上拉電流源,可避免使用高電阻。如果開關電路需要上拉電路,LTC4372 是理想之選。
