    三極管電路的反饋類型的判斷方法介紹
    對于三極管電路的反饋類型的判斷,往往讓人感到有點困難。
    下面給出一種常用的判斷方法:
    一:電壓反饋還是電流反饋
    若輸出端的反饋取樣點跟輸出電壓u0的正極在同一點的話就是電壓反饋,不在同一點的話就是電流反饋。
    二:串聯反饋還是并聯反饋
    在輸入端,如果反饋信號和輸入信號ui的正極接在同一輸入端就是并聯反饋,否則就是串聯反饋。
    三:正反饋還是負反饋
    判斷正負反饋是根據信號的瞬時相位來進行判斷的,反饋回路兩端的電壓極性同相為正,反相為負。圖1表示基極電壓相位和集電極反相,和發射極相同。
    三極管電路的反饋
    圖1
    下面各舉一例加以說明

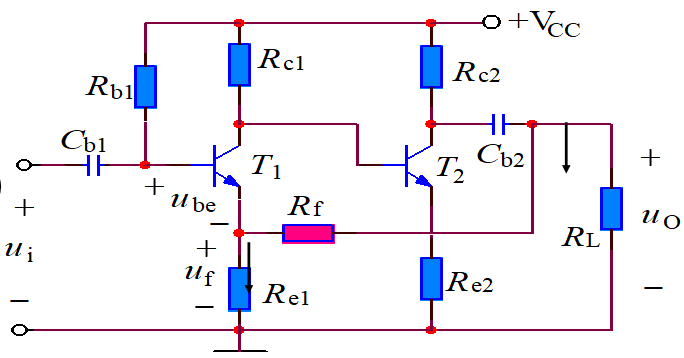

    一:電壓串聯負反饋
    三極管電路的反饋
    圖2
    1:反饋支路Rf的右端直接連接在Uo的正極,所以是電壓反饋。
    2:反饋支路Rf的左端沒有與Ui的正極相連,所以是串聯反饋。
    3:對于反饋電阻Re1,按照圖1的規則,假設Ui的瞬時極性其上端為正,則Re1的上端為正,下端為負(接地),所以為負反饋。

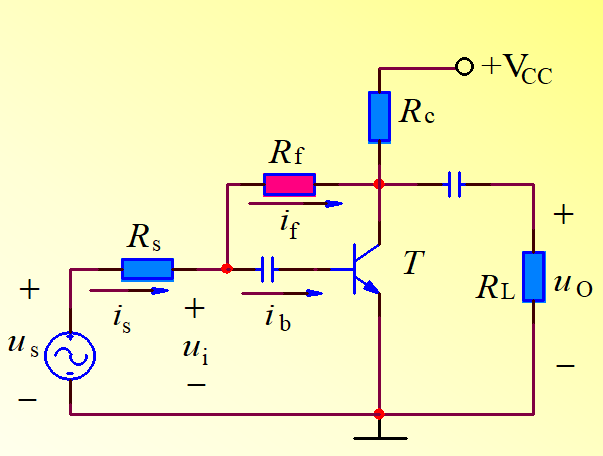

    二:電壓并聯負反饋
    三極管電路的反饋
    圖3
    1:反饋電阻Rf的右端直接連接在Uo的正極,所以是電壓反饋。
    2:反饋電阻Rf的左端直接與Ui的正極相連,所以是并聯反饋。
    3:按照圖1的規則,Rf兩端的電壓極性相反(基極與集電極),所以為負反饋。

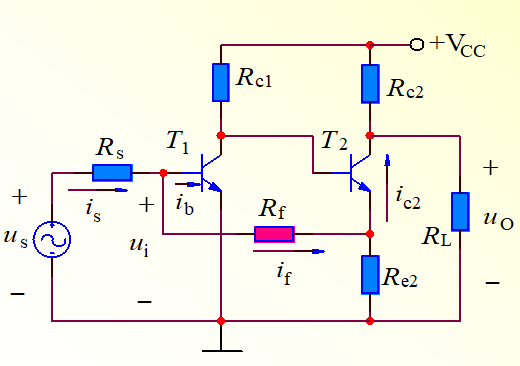

    三:電流并聯負反饋
    三極管電路的反饋
    圖4
    1:反饋電阻Rf的右端沒有連接在Uo的正極,所以是電流反饋。
    2:反饋電阻Rf的左端直接與Ui的正極相連,所以是并聯反饋。
    3:按照圖1的規則,Rf兩端的電壓極性相反,所以為負反饋。

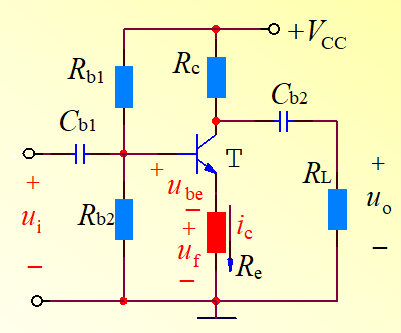

    四:電流串聯負反饋
    三極管電路的反饋
    圖5
    1:反饋電阻Re的上端沒有連接在Uo的正極,所以是電流反饋。
    2:反饋電阻Rf的上端也沒有直接與Ui的正極相連,所以是串聯反饋。
    3:Rf兩端的電壓極性相反(下端接地),所以為負反饋。
