    穩壓管穩壓電路與原理詳解
    一、電路組成
    由穩壓二極管Dz和限流電阻R所組成的穩壓電路是一種最簡單的直流穩壓電源。從該穩壓管穩壓電路可以得到兩個基本關系式:
    Ui=Ur+Uo
    Ir=Idz+IL
    穩壓管的伏安特性如下圖,在穩壓管穩壓電路中,只要能是穩壓管始終工作在穩壓區,即保證穩壓管的電流:Iz《Idz《Izm,輸出電壓Uo就基本穩定。
    穩壓管穩壓電路 原理
    二、穩壓原理
    對于任何穩壓電路都應該從兩方面考察其穩壓特性:
    1、電網電壓波動
    2、負載變化
    1、電網電壓波動

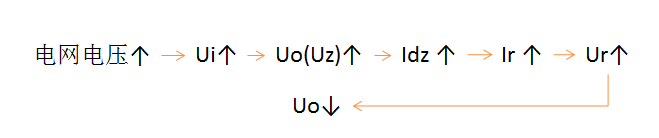

    當電網電壓升高時,穩壓電路的輸入電壓Ui隨之增大,輸出電壓Uo也隨之按比例增大,由于Uo=Uz,根據穩壓管的伏安特性,Uz的增大將使Idz急劇增大,Ir必然隨之Idz急劇增大,Ur會同時隨著Ir而急劇增大,,而Ur增大必將會使輸出電壓Uo減少。因此,只要參數選擇合適,R上的電壓增量就可以與Ui的增量近似相等,從而使Uo基本不變。簡單描述如下:
    穩壓管穩壓電路 原理
    當電網電壓下降時,各電量的變化與上述過程相反。
    可見,當電網電壓變化時,穩壓電路通過限流電阻R上電壓的變化來抵消Ui的變化,即ΔUr≈ΔUi,從而使Uo不變。
    2、負載變化

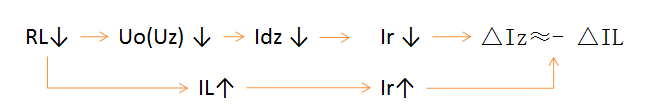

    當負載電阻RL減少即負載電流IL增大時,Ir增大,Ur也隨之增大,Uo必然下降,即Uz下降,根據穩壓管的伏安特性,Uz的下降使Idz急劇減小,從而Ir隨之急劇減小,從而Ir隨之急劇減小。如果參數選擇恰當,可使ΔIdz≈-ΔIL,使Ir基本不變,從而Uo也就基本不變。簡單描述如下:
    穩壓管穩壓電路 原理
    顯然,在電路中只要使ΔIz≈-ΔIL,就可以使Ir基本不變,從而保證Uo基本不變。
    綜上所述,在穩壓二極管所組成的穩壓電路中,利用穩壓管所起的電流調節作用,通過限流電阻R上電壓或電流的變化進行補償來達到穩壓目的。限流電阻R既限制穩壓管中的電流使其正常工作,又與穩壓管相配合以達到穩壓的目的。
