電容器依著介質的不同，它的種類很多，例如：電解質電容、紙質電容、薄膜電容、陶瓷電容、云母電容、空氣電容等。但是在音響器材中使用最頻繁的，當屬電解電容器和薄膜(Film)電容器。本文主要講述薄膜(Film)電容器的結構、作用、特性等一些基礎知識。
1.結構
薄膜電容器是以金屬箔當電極，將其和聚乙酯，聚丙烯，聚苯乙烯或聚碳酸酯等塑料薄膜，從兩端重疊后，卷繞成圓筒狀的構造之電容器。而依塑料薄膜的種類又被分別稱為聚乙酯電容(又稱Mylar電容)，聚丙烯電容(又稱PP電容)，聚苯乙烯電容(又稱PS電容)和聚碳酸酯電容。圖1是薄膜電容的典型示意圖。
典型示意圖
2.基本參數
(1)額定直流電壓：是在整個溫度范圍內允許持續施加的直流電壓。
(2)介電強度：電容器的介質所能承受的電壓，這個電壓高于試驗電壓。
(3)額定交流電壓：電容器工作在交流電壓下可以連續施加的交流電壓有效值。
(4)試驗電壓：電容器出廠前形式試驗時對電容器施加的電壓，一般在1.5~2倍，持續時間2分鐘或500小時。
3.作用
(1)薄膜電容作用和所有電容器的作用一樣，就是起容納電荷的作用。
(2)但是相比其他一般電容器來說薄膜電容由于具有很多優良的特性，因此是一種性能優秀的電容器。它的主要特性如下：無極性，絕緣阻抗很高，頻率特性優異(頻率響應寬廣)，而且介質損失很小。
(3)其中金屬化薄膜這種型態的電容器，它具有一種所謂的自我復原作用(Self Healing AcTIon)，即假設電極的微小部分因為電界質脆弱而引起短路時，引起短路部分周圍的電極金屬，會因當時電容器所帶的靜電能量或短路電流，而引發更大面積的溶 融和蒸發而恢復絕緣，使電容器再度恢復電容器的作用。也就是說能瞬間自愈。
4.工作原理
薄膜電容器的工作原理與一般電容器一樣，都是是通過在電極上儲存電荷儲存電能，通常與電感器共同使用形成LC振蕩電路，電容器工作原理是電荷在電場中會受力而移動，當導體之間有了介質，則阻礙了電荷移動而使得電荷累積在導體上，造成電荷的累積儲存。
5.優點
薄膜電容由于具有很多優良的特性，因此是一種性能優秀的電容器。它的主要特性如下：無極性，絕緣阻抗很高，頻率特性優異(頻率響應寬廣)，而且介質損失很小。基于以上的優點，所以薄膜電容被大量使用在模擬電路上。尤其是在信號交連的部分，必須使用頻率特性良好，介質損失極低的電容器，方能確保信號在傳送時，不致有太大的失真情形發生。

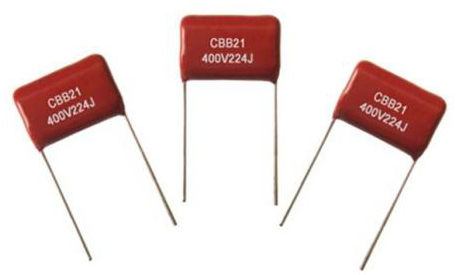

薄膜電容器
以上就是薄膜電容器的結構、參數、作用、工作原理以及優點的介紹了。由于薄膜電容器具備安全性好、產品耐壓高(單體工作電壓甚至可達上千伏)、無極性、絕緣阻抗高、頻率響應寬等優秀特性，所以廣泛應用于家電、照明、工業、光伏和風力發電、新能源汽車等領域。
