    熱阻計算公式,熱阻的定義,概念解析
    熱阻的定義,概念
    熱阻(Thermal Resistance)是表征熱量傳遞過程中遇到的阻力的物理量,也可以理解為傳熱過程中溫度差與熱流量比值的指標。它反映了介質或介質間傳熱能力的大小。在電子元器件設計和散熱方案設計中,熱阻是一個重要的參數。
    熱阻通常用英文字母R表示,單位為攝氏度每瓦特(℃/W)。即當兩側溫度差為1℃,熱流通過時所需要的功率為1瓦特,則熱阻為1℃/W。熱阻的大小取決于物質的導熱性能以及傳熱路徑、形狀等因素。
    熱阻計算公式

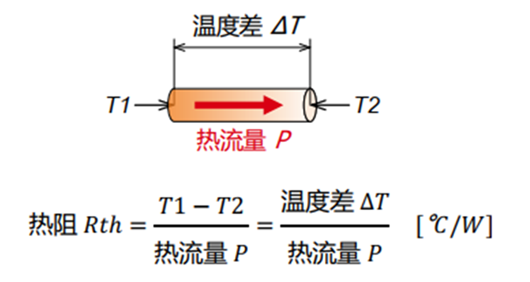

    熱阻計算公式
    R=(T1-T2)/P
    熱阻的計算公式是R=(T1-T2)/P。
    其中:
    R是熱阻。
    T1是熱源溫度。
    T2是散熱器溫度。
    P是散熱器吸收的熱功率。
    當熱量在物體內部以熱傳導的方式傳遞時,遇到的阻力稱為導熱熱阻。對于熱流經過的截面積不變的平板,導熱熱阻為為L/(k*A)。其中L為平板的厚度,A為平板垂直于熱流方向的截面積,k為平板材料的熱導率。
    此外,還有其他相關熱阻計算公式,如通用公式:Tcmax=TJ-P*(RJC+RCS+RSA),其中RJC表示芯片內部至外殼的熱阻,RCS表示外殼至散熱片的熱阻,RSA表示散熱片到環境的熱阻。
    相關概念
    熱量在熱流路徑上遇到的阻力,反映介質或介質間的傳熱能力的大小,表明了 1W熱量所引起的溫升大小,單位為℃/W或K/W。用熱功耗乘以熱阻,即可獲得該傳熱路徑上的溫升。可以用一個簡單的類比來解釋熱阻的意義,換熱量相當于電流,溫差相當于電壓,則熱阻相當于電阻。
    熱阻Rja:芯片的熱源結(junction)到周圍冷卻空氣(ambient)的總熱阻,乘以其發熱量即獲得器件溫升。
    熱阻Rjc:芯片的熱源結到封裝外殼間的熱阻,乘以發熱量即獲得結與殼的溫差。
    熱阻Rjb:芯片的結與PCB板間的熱阻,乘以通過單板導熱的散熱量即獲得結與單板間的溫差。
    熱阻廣泛應用于電子元器件和散熱器等設計中。在電子元器件中,合理地選擇散熱器和散熱方案,可以有效提高元器件的工作效率和壽命;而在散熱器中,根據熱阻值的大小來選擇合適的材料和形狀,以提高散熱效率。
