    幾種常見簡易的恒流源電路介紹
    理想的恒流源
    理想的恒流源是電流不隨輸入電壓的變化而變化,不受環境溫度的影響,內阻無窮大。但是,實際中的恒流電路跟理想的還是存在差距,所以要根據實際應用選取合適的恒流源電路。
    幾種簡單的恒流源介紹

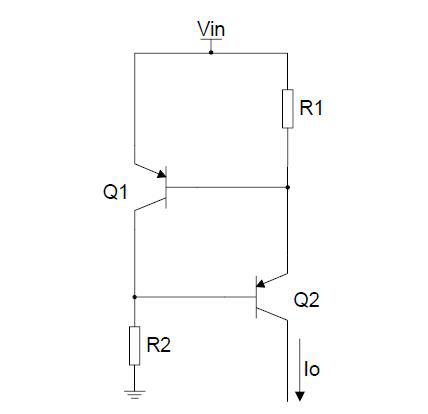

    由兩個三極管組成的恒流源電路,如電路圖1。
    恒流源電路 電路圖
    圖1
    由兩個同型號的三極管,根據三極管Vbe電壓相對穩定,以及三極管的基極電流相對集電極電流較小的特點,組成一個電流相對恒定的恒流源,電流Io=Vbe/R1;這個恒流源沒有用到特殊器件,兩個三極管和兩個電阻組成,成本低,電流Io可調;缺點是Vbe的大小會隨電流及溫度的變化而變化,電流大Vbe大,溫度低Vbe大,所以不適合用在精度要求高的地方。

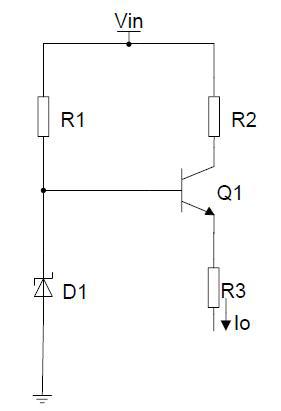

    由穩壓管組成的恒流源電路,如電路圖2。
    恒流源電路 電路圖
    圖2
    此恒流電路主要是運用了穩壓二極管上的電壓較穩定特性,以及三極管Vbe的穩定性,組成的恒流電路,Io=(Vd-Vbe)/R3;此電路優點是成本低,電流可調,缺點是溫度特性差,穩流精度不高,適用于對精度要求不高的場合。

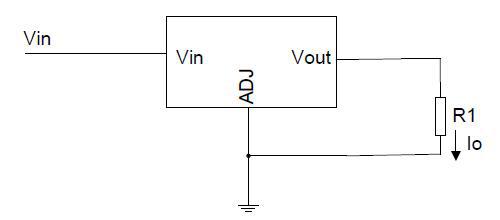

    由三端穩壓器組成的恒流源,如電路圖3。
    恒流源電路 電路圖
    圖3
    三端穩壓器提供一個恒定電壓Vout,組成一個恒流源,Io=Vout/R1。
    以上都是一些比較常見的簡單的恒流源,而且有一個共性,穩壓精度都不高,電流Io也不大。除了以上列舉的幾個,還有其他類似的恒流源,但萬變不離其宗,都是以一個恒壓源為基準組成,在此就不一 一列舉。

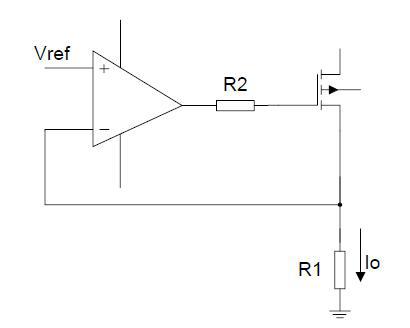

    在應用過程中,如果需要高精度、大電流的恒流源,可以使用一個運放,組成一個高精度、大電流的恒流源,如電路圖4。
    恒流源電路 電路圖
    圖4
    使用運放組成的恒流源,Io=Vref/R1。
