    二極管,PMOS-幾種電源防反接電路介紹
    PMOS防反接電路

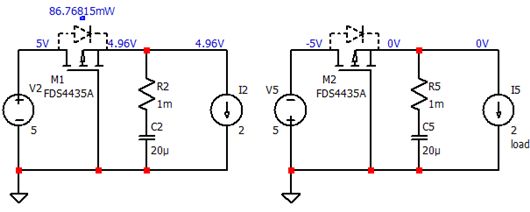

    基本電路
    基本的PMOS防反接電路,利用PMOS的寄生二極管:
    電源正接,寄生二極管導通,S極電壓升高,VGS ≈ -Vin,從而PMOS開啟,一般導通電阻在數十mΩ,導通損耗遠低于二極管。
    電源反接,寄生二極管截止,VGS = 0,PMOS關斷,后級設備電壓為0。
    防反接電路

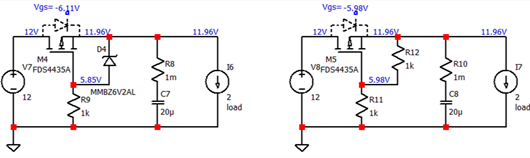

    添加穩壓管
    如果使用PMOS的Vgs耐壓低于電源電壓,可以使用穩壓管限制Vgs。或者在輸入電壓基本不變的情況下,也可以使用電阻分壓。
    防反接電路
    注意
    PMOS需要選擇合適的Vds、Vgs耐壓,選擇低Rds的型號可以減小損耗
    注意PMOS上的功耗和散熱

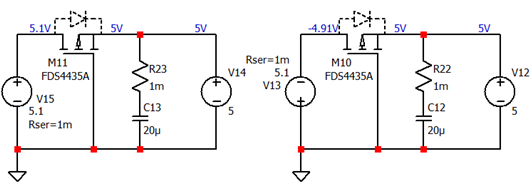

    因為PMOS開啟后電流可雙向流動,這個電路的負載不能是電池等電壓源。
    否則,如下右圖,因為負載電池有5V電壓,V G S = - 5 V,實際上PMOS還是開啟了,輸入反接還是會導致過流。
    防反接電路

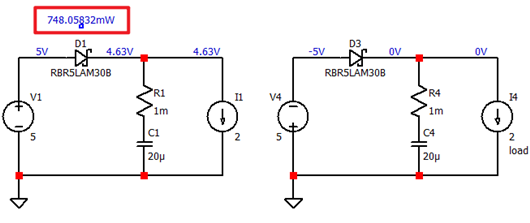

    二極管串聯
    以常用的5V/2A為例。常用二極管串聯在電路中,在電源反接時,二極管承擔所有的電壓,有效防止電源反接損壞后級設備。但是,二極管上壓降較大,損耗較高。
    使用肖特基二極管可以減小損耗,但是仍對電路有較大影響,特別是在電源電壓更低的情況下。
    防反接電路

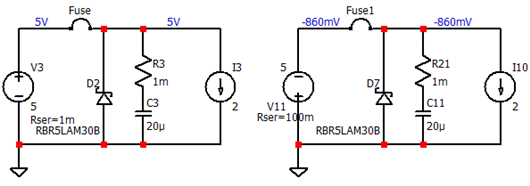

    反并二極管+保險絲
    使用反并二極管+保險絲,正常運行時基本沒有損耗。在電源反接時,電源側接近短路,保險絲熔斷,從而實現保護。反接發生后,二極管和保險絲一般都需要更換。并且,輸入反接時產生一個負壓,后級設備還是有可能損壞。
    防反接電路
