    源表應用之二極管I-V特性分析介紹
    一、概念:
    二極管是兩端口電子器件,支持電流沿著一個方向流動(正向壓),并阻礙電流從反方向流動(反向偏壓)。無論在研究實驗室還是生產線,都要對封裝器件或在晶圓上進行二極管I-V測試。
    二、數字源表測量優勢:
    二極管I-V特性分析通常需要高靈敏電流表、電壓表、電壓源和電流源。對所有分離儀器進行編程、同步和連接,既麻煩又耗時,而且需要大量機架或測試臺空間。
    S型數字源表簡化了測試,縮小機架空間,成為二極管特性分析的理想選擇,因為它能夠提供電流和電壓的源和測量。
    三、二極管I-V測試
    二極管參數測試要求能在較寬范圍提供電流和電壓的源和測量。

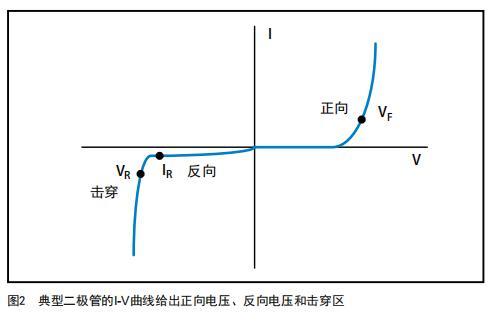

    圖2給出典型二極管的I-V曲線,包括正向區、反向區和擊穿區,以及常見的測試點、正向電壓(VF)、漏電流(IR)和擊穿電壓(VR)。正向電壓(VF)測試涉及在二極管的正常工作范圍內提供指定的正向偏置電流,然后測量作為結果的電壓降。
    二極管特性
    漏電流(IR)測試確定二極管在反向電壓條件下泄漏的電流電平。其測試通過提供指定的反向電壓源,然后測量作為結果的漏電流。在反向擊穿電壓(VR)測試中,需要提供指定的反向電流偏置源,然后測量作為結果的二極管電壓降。
    四、二極管與數字源表的連接
    二極管特性
    連接如圖所示
    源表應用之二極管I-V特性分析
    利用4線連接,可以消除引線電阻的影響。
    當引線與二極管連接時,注意Force HI和Sense HI引線與二極管陽極端相連,Force LO和Sense LO引線與二極管陰極端相連。盡可能使連接靠近二極管,以消除引線電阻對測量準確度的影響。
    當測量低電平電流(<1μA)時,建議使用后面板的三軸同軸連接器和三軸同軸電纜,不再使用前面板的香蕉插孔。

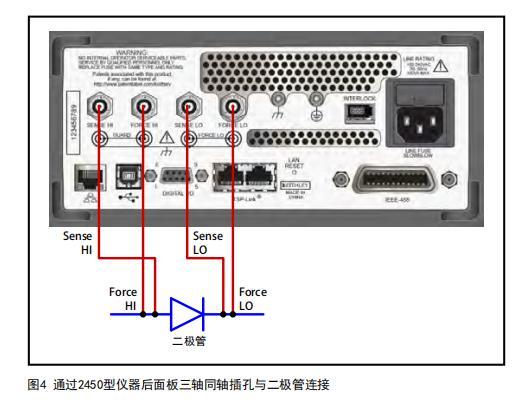

    三軸同軸電纜具有屏蔽功能,將減少電磁干擾效應,電磁干擾效應可能會干擾讀數。圖下圖為二極管與數字源表后面板三軸同軸連接器連接示意圖。
    二極管特性
    除了使用三軸同軸電纜,還應當把二極管放置在避光的金屬屏蔽箱內。
