    最簡單的延時電路圖介紹
    一、延時開關電路的制作

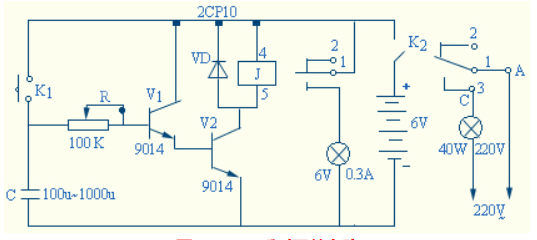

    延時開關電路如圖
    延時電路圖
    圖 1
    (一)工作原理
    將電源開關 K2 閉合,再按下按鈕開關 K1,這時,晶體二極管 V1、V2 導通,繼電器吸合。同時電源對電容器 C 充電。當 K1 斷開后由于 C 已被充電,它將通過 R 和 V1V2 放電,從而維持三極管繼續導通,繼電器仍然吸合。經過一段時間的放電,C 兩極間電壓下降到一定值時,不足以維持三極管繼續導通,繼電器才釋放。從 K1 斷開到繼電器釋放的時間間隔稱為延時時間。它決定于 R 和 C 的大小。一般C為 100 微法時,調節可調電阻器R可獲得 10 秒至 90 秒的延時時間。若C取 1000 微法,則延時時間可達 5 分鐘以上。
    繼電器上并聯的二極管起保護作用,防止繼電器斷電釋放時,由于自感產生高電壓損壞晶體三極管。
    (二)印刷電路板和元件規格

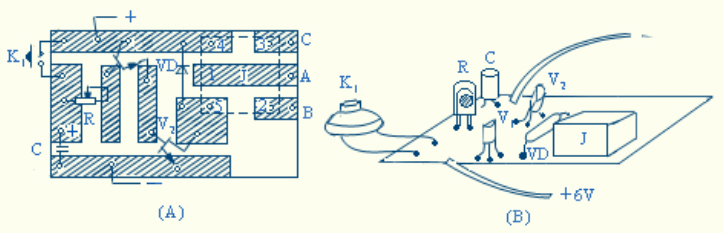

    延時開關電路的印刷電路板如圖 2(A),實物圖見圖 2(B)。
    元件規格:
    J繼電器 4098 型工作電壓 6V V1V2 晶體三極管 9014 VD 晶體二極管 2CP10 或 1N4001 R可調電阻器 100k C 電解電容器 100u/6V K1 按鈕開關。
    (三)焊接電路
    1.將各元件做焊前處理、鍍錫。
    2.焊接繼電器。將繼電器插入印刷板上對應的小孔。將 5 個引腳焊好。注意焊接時間要盡量短些,焊點應圓而小。
    3.焊接R和C、可調電阻器R可如圖 3-27 焊好后再插入印刷電路板焊接。電解電容器 C 焊接時要注意正負引腳位置。
    延時電路圖
    圖 2
    4·焊接二極管 VD。注意正負引腳位置,不可焊反。焊接時間盡量短些。
    5·焊接三極管 V1V2。注意認清三極管三個極 b、c、e。不可焊錯。
    6·焊接電源引線和按鈕開關引線,并接好按鈕開關 K1。
    最簡單的延時電路圖
    二、延時開關的調試和應用
    1. 檢查印刷板上各焊點的焊接情況。注意虛焊和假焊。鄰近的焊點間應清理干凈,防止焊點間短路。
    2. 將可調電阻器 R 活動觸點調在中間位置接通 6v 電源(可用 2 個 3V 的電源串聯)。
    3.按一下按鈕開關,這時應聽到“嗒”的一響。繼電器吸合。幾十秒鐘后,應再聽到“嗒”的一響,繼電器釋放。 說明延時開關工作正常。如想改變延時時間,可調整 R。R 越大,延時時間越長。若要求延時時間大于這個電路的最長延時時間,可將 C 換為容量更大些的電解電容器。
    4.延時開關的應用
    延時開關可用于控制燈泡。圖 1 中介紹了兩種不同韻情況。
    (1)若要控制 6V、0.3A 小燈泡,可按圖 A 接線·。在印刷板上將繼電器 1.4 腳用導線接通(導線直接焊在印刷板銅箔上),小燈泡可接在繼電器 3 端和電源負極之間。這時若按一下按鈕開關,小燈泡發光,延時幾十秒后自動熄滅。
    (2)若要控制 220V40w 照明燈,可參考圖 B 的接法。將印刷電路板上 A、C 兩端做為開關。由于電路使用 220v 交流電,安裝時要特別注意安全。應在老師指導下操作。電路板應封裝在絕緣盒中,才可以使用。
    延時開關裝置,可安裝在樓道、樓梯中。用于夜間照明,可做到“人走燈滅”。也可用于暗室沖洗照片時的曝光箱的光源,可控制曝光時間。
