    做開關電路時,三極管限流電阻該怎么選擇
    三極管做開關電路是很常見的一種電路,基本上所有電子設備都有對其電路的應用,那么在做開關電路時,三極管限流電阻該如何選擇呢?這個問題沒有理清楚,可能將會使你的電路設計存在漏洞。
    下面我將以項目中實際應用,來理解這些問題;
    三極管限流電阻
    三極管在做開關電路時候,必須使得三極管處于飽和狀態,當處于飽和狀態時,β*Ib>Ic;

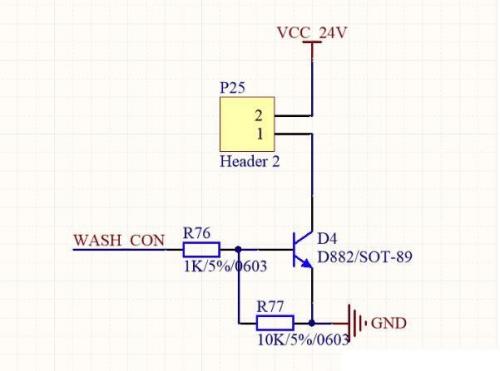

    下面來驗證以上電路是否處于飽和狀態,上圖是一個利用三極管 D882 搭建的電磁閥開關電路,P25 是一個 24V 驅動的電磁閥 ,此電磁閥驅動功率為 9W,由此可知當三極管做開關電路時,集電極所需電流 Ic=9/24=0.375A,由于 D882 為 SI 管,BE 壓降為 0.7V,則當三極管導通時,IB=(3.3-0.7)/1000=2.6mA,我們所購的 D882 放大倍數為 160-320;則三極管導通時,Ib*β(min)=2.6*160=416mA,由于三極管集電極所需的電流只要 375Ma,滿足β*Ib>Ic,所以此電路在做開關電路的時候,滿足三極管所需要的飽和狀態,但是β*Ib 只是略大于 Ic,沒有遠遠大于 Ic,說明此三極管只是達到淺度飽和狀態;所以一般為了電路的穩定性考慮,Ib*β(min)最好大于 2Ic,所以此處 R76=(3.3-0.7)/(2IC/160)=554 歐,所以當 R76 取值最好小于 556 歐姆;但是考慮到單片機一般 IO 口拉電流在 8MA 左右,所以限流電阻也不能太小,不然單片機 IO 口驅動能力也不夠。
