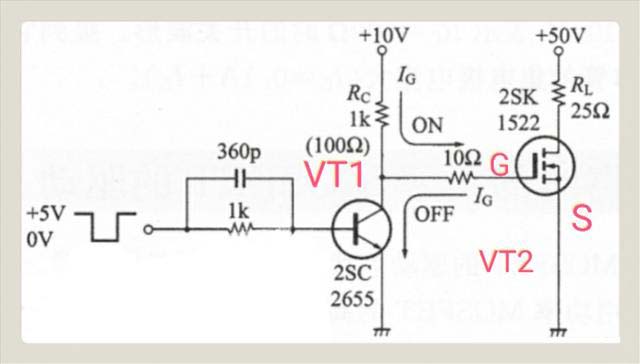

用三極管是可以直接驅動MOS場效應管的。由于MOS場效應管是一種電壓驅動器件，要想使其充分導通，要求其柵極驅動電壓的幅度要足夠大，而一些低壓IC電路（譬如3.3V供電的單片機電路）輸出幅度較小，直接用來驅動MOS場效應管，根本無法使管子完全導通。為解決此問題，常加一級雙極型三極管驅動電路來驅動MOS場效應管，其電路如下圖所示。
上圖中，VT1為NPN型三極管，其基極輸入信號的幅度只有5V，而MOS場效應管VT2的開啟電壓較高，要想使其充分導通，其柵極驅動電壓一般要求≥10V。為了能驅動MOS場效應管導通，電路中加了一級三極管電路，當VT1基極為5V高電平時，VT1導通，VT2截止；當VT1基極為低電平0V時，VT1截止，其集電極的10V電壓（Rc上的壓降幾乎為零，可以忽略不計）直接加至VT2的G極（即柵極），這樣便可以使VT2獲得足夠的柵極電壓而導通。
在用三極管驅動MOS場效應管時，需要注意MOS場效應管柵極所接電阻（即上圖中的Rc）的取值。若MOS場效應管的開關速度很低，此時Rc可以選用上百KΩ的電阻，這樣可以減小驅動電路的耗電。若MOS場效應管工作于高速開關狀態，此時Rc不宜取值過大，否則MOS場效應管柵源電容充放電的時間較長，會影響MOS場效應管的開關速度，此時Rc一般選用幾KΩ的電阻。
