能快速進行切換，具有很短的反向恢復時間（Trr）是我們對開關二極管（Switching Diode）的基本要求。在最新的開關電路、限幅電路、檢波電路中，不僅對開關二極管性能要求越來越高，就連外形也不再使用傳統的DO封裝，而是采用SOT-23、SOT-363等與三極管一樣的封裝。

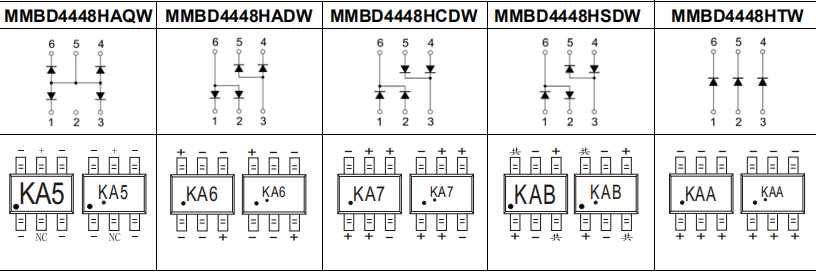

SOT-363開關二極管的內部結構
一些流行的做法是按照一定的邏輯，將多只二極管封裝在一個殼體內，讓用戶的電路設計更具靈活性。
下面是一些典型SOT-363開關二極管參數：
型號：MMBD4448HAQW/HADW/HCDW/HSDW/HTW
非重復反向峰值電壓：Vrm=100V
可重復反向峰值電壓：Vrrm=80V
反向峰值工作電壓：Vrwm=80V
直流阻斷電壓：Vr=80V
RMS反向電壓：Vr（rms）=57V
正向連續電流：Ifm=500mA
平均輸出電流：Io=250mA
非重復峰值正向突波電流：Ifsm=2.0A（@t=8.3ms）
功耗：Pd=200mA
熱阻（結溫到室溫）：Roja=625W/℃
存儲溫度：Tstg為-55~+150℃

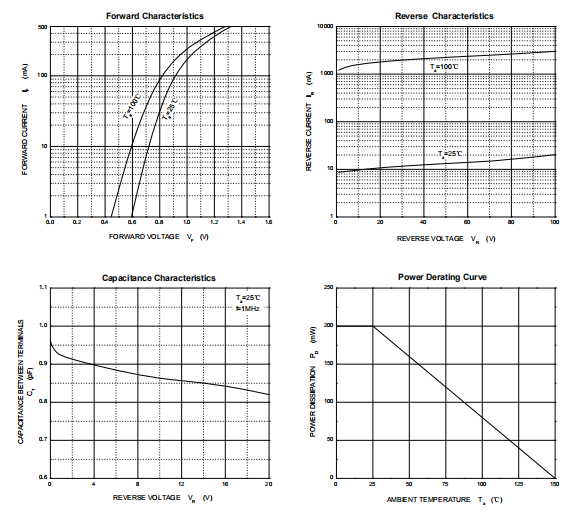

SOT-363卷盤包裝開關二極管性能
MMBD4448開關二極管正向壓降為0.62-0.72V，反向擊穿電壓V（br）大于80V，零偏壓電容Cr小于3.5pF，反向恢復時間Trr不超過4ns。
MMBD4448開關二極管采用SOT-363卷盤包裝，每卷裝載3000個元件。總的來說，MMBD4448開關二極管具有開關速度快，功耗低和超小封裝特點，適合通用的開關和電源應用。
