在替換代換整流二極管前我們要了解什么是整流二級管，替換整流二極管的主要原則是什么？我們需要注意替換的哪些事項。
什么是整流二極管

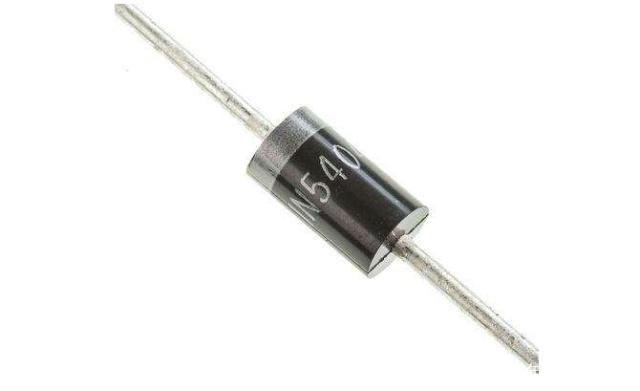

整流二極管能夠?qū)⒔涣麟娔苻D(zhuǎn)變?yōu)橹绷麟姷陌雽?dǎo)體器件。整流二極管廣泛用于各種電源整流電路中，我們選擇整流二極管時，主要考慮的是它的最高反向工作電壓VR、最大平均整流電流IF、最大反向工作電流IR、最高工作頻率fm及反向恢復時間trr等參數。
整流二極管代換原則

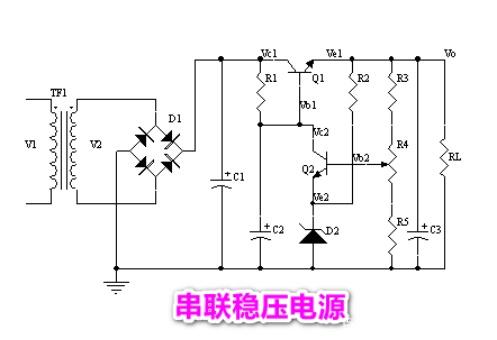

電源有低頻也有高頻，對于串聯型穩壓電源，這是一種當輸入或輸出變化時，通過連續性調整功率管壓降來獲得穩定的輸出電壓的一種電源，這種調整管工作時候處于線性放大狀態，這種電路對于整流二極管反向恢復時間要求不是很高，因此這種電源整流二極管只要滿足最大整流電流。最大反向工作電壓以及最大反向工作電流等基本要求就可以了，例如我們經常使用的1N400X系列二極管等。

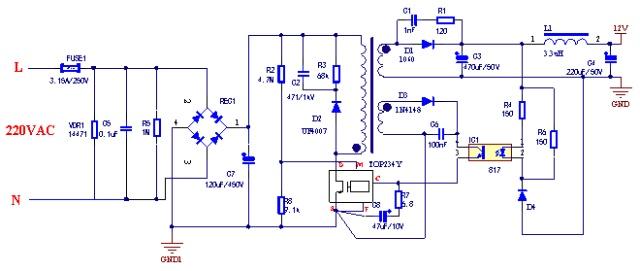

但是對于開關型穩壓電源，它是通過調整功率管的導通或者截止來獲得穩定的輸出電壓，這貨在那個調整管工作于飽和導通狀態，它的整流電路對于使用的整流二極管工作頻率相對較高，另外反向恢復時間也要求較短，這時候需要選擇快恢復二極管，甚至肖特基二極管。
因此，總結一下，對于整流二極管替換可以考慮三個原則：
1、整流電流小的二極管可以由最大平均整流電流大的整流二極管代替，反過來就不行；
2、反向電壓低的整流二極管可以由反向工作電壓高的整流二極管代替，反過來就不行；
3、工作頻率低整流二極管可以由工作頻率高的整流二極管代替，反過來就不行。
